Projekt MES nN

Małe magazyny energii jako stabilizatory pracy sieci nN

Duże zagęszczenie mikroinstalacji prosumenckich przyłączonych do sieci dystrybucyjnej OSD staje się poważnym wyzwaniem dla prawidłowego funkcjonowania sieci dystrybucyjnej.

Niestabilny charakter generacji tych źródeł przy dużym nasyceniu instalacji doprowadza niejednokrotnie do znacznego pogorszenia parametrów jakości energii elektrycznej. Napięcie w takiej sieci rośnie w godzinach dużego nasłonecznienia i generacji, co może prowadzić w efekcie do problemów z instalacjami i wyłączeń falowników. Innymi wyzwaniami są asymetria napięć fazowych i zapady napięcia wynikające z dużej ilości obciążeń w sieci. Dynamiczne zmiany obciążenia w sieci nN spowodowane pracą źródeł OZE są bardzo trudno lub wręcz niemożliwe do skompensowania zważywszy na zakres regulacji obecnie stosowanych transformatorów i ich układów regulacji napięcia pod obciążeniem. Z drugiej strony działania inwestycyjne polegające na zwiększaniu przekrojów przewodów linii, instalowaniu dodatkowych transformatorów czy budowie nowych linii i powiązań są kosztowne, długofalowe a czasem niemożliwe z uwagi na uwarunkowania terenowe i potrzebę uzyskania zgód, służebności, itp.

Jednym ze sposobów na rozwiązanie tych problemów jest instalacja magazynu energii, który symetryzuje i stabilizuje napięcie w sieci.

W ramach tego projektu zostanie wybudowanych 20 instalacji magazynowania energii będących zintegrowanymi elementami sieci dystrybucyjnej. Na projekt ten uzyskano dofinansowanie w formie dotacji w wysokości do 60% kosztów kwalifikowanych w konkursie NFOŚiGW w ramach programu priorytetowego „Wsparcie wykorzystania magazynów oraz innych urządzeń na cele stabilizacji sieci – program dla Operatorów Sieci Dystrybucyjnych”.

Pierwsze pozytywne doświadczenia, które zachęciły nas do realizacji tego projektu zebrano w  ramach testów podobnych magazynów w Gminie Ochotnica Dolna, a część doświadczeń z tych testów została przedstawiona przez AGH w dostępnym publicznie raporcie do pobrania tutaj

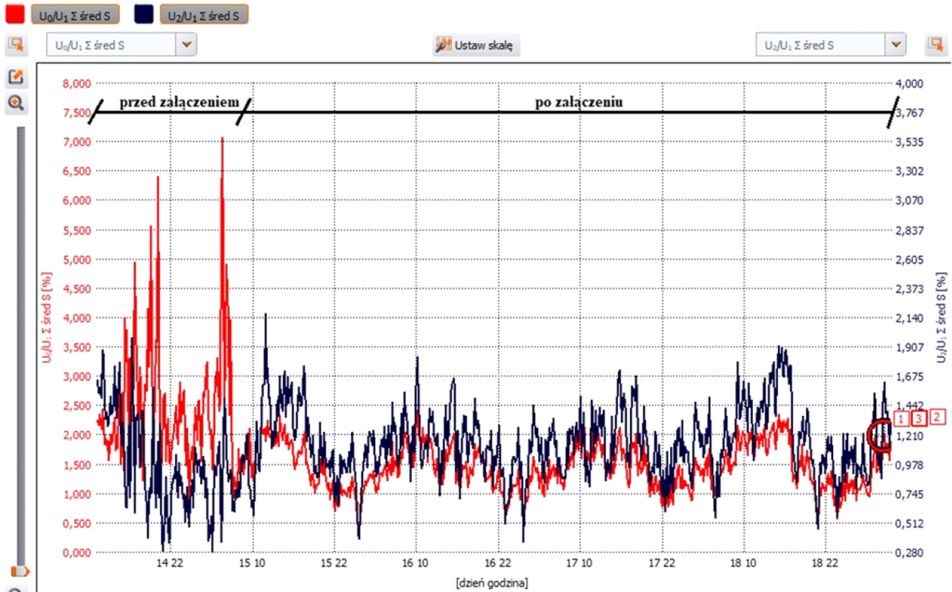

Wykres pracy sieci elektroenergetycznej przed załączeniem magazynu energii i po załączeniu

wykres pracy sieci elektroenergetycznej przed załączeniem magazynu energii i po załączeniu

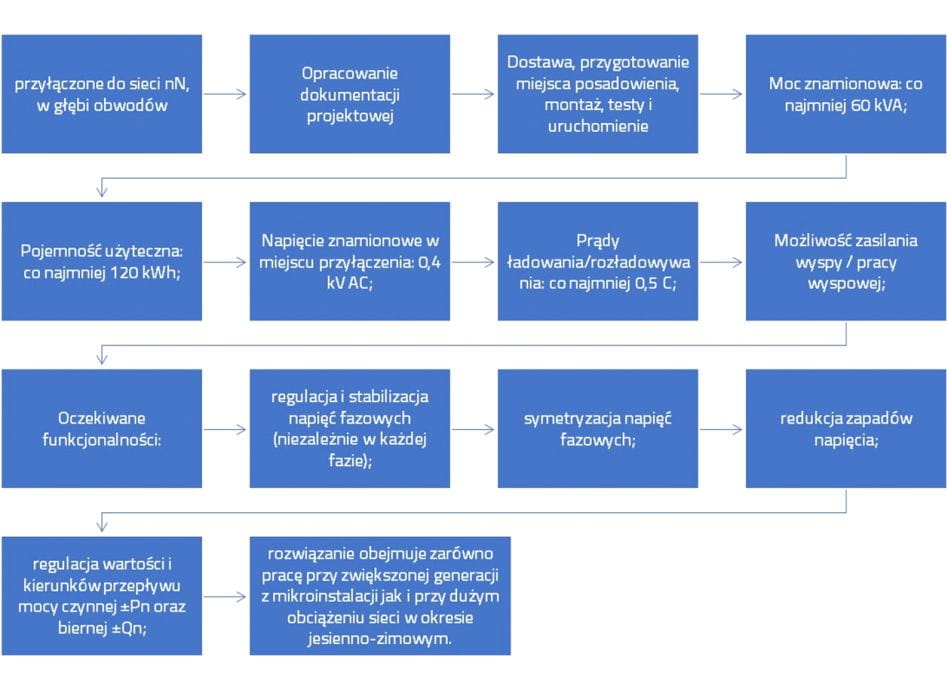

Opis graficzny procesu instalacji magazynu energii, który symetryzuje i stabilizuje napięcie w sieci
opis graficzny procesu instalacji magazynu energii, który symetryzuje i stabilizuje napięcie w sieci
